KC05Z型 智能压力控制器：

体积小，可用于替代普通机械式电接点压力表或压力开关。

KC05A一体式压力控制器操作说明.pdf

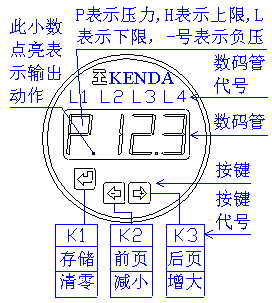

(1) 操作面板:

(2) 压力显示举例：

P.1 5.8 表示当前压力为15.8，压力控制输出动作。

P 3 2.4 表示当前压力为32.4，压力控制输出不动作。

-.  1.3 表示当前压力为 -1.3，压力控制输出动作。

P 2 6.9 （P闪烁,数值保持2秒）表示刚才出现的峰值压力为 26.9（峰值显示为选购功能）。

压力的单位通常是MPa，也可以是按用户要求的其他单位。在上下限回差控制下，若 当前压力小于下限设定值，则输出继电器动作，L1小数点亮（P.）；若当前压力≧上限设定值，则输出继电器复位，L1小数点灭（P）。

下限设定值﹤当前压力﹤上限设定值 时，输出继电器保持原状态不变。

例如，假设 下限设定值L=10，上限设定值H=20，当前压力P=9时（小于下限设定值L），输出动作；P=21时（大于上限设定值H），输出复位；P=11至19之间时，输出保持原状态不变。

下限显示举例：（L带小数点表示负数）

L  1 5.8 表示下限设定压力为15.8

L. 1 6.3 表示下限设定压力为 -16.3

上限显示举例：（H带小数点表示负数）

H 2 6.3 表示上限设定压力为26.3

H. -2.8 表示上限设定压力为 -2.8

(3) 按键操作：

K1  设定清零键

此键有两个功能 设定 和 清零：

1）设定键, 切换设定状态和非设定状态.

在非设定状态（正常显示状态）下,按K2/K3键，将轮换显示L(下限),H(上限),P(压力)。按一下K1键, 进入设定状态, L1闪烁；这时可通过K2/K3键修改上限或下限设定值。

在设定状态下,按K2/K3键，将修改设定值大小；按一下K1键，将退出设定状态, 同时存入新修改的上限或下限设定值，L1停止闪烁。存入的新数值 在掉电后不丢失。

2）校准零点压力：如果在没有压力时，显示的压力值不为0，则需压力清零。方法是校准按住K1键约5秒钟，待数码管闪烁一下，则会把当前的状态校准为新的零压力点。注意：应该在被测压力为零时校准零点压力，否则会把当前不为零的压力误显示为0。

K2  减小键(-) -- 在非设定状态：向前翻页；在设定状态( L1闪烁)：设定值减小。

K3  增大键(+) -- 在非设定状态：向后翻页；在设定状态 ( L1闪烁)：设定值增大。

在非设定状态 按 K2/K3键 前后循环翻页的顺序为：

→ 显示当前压力(P.8 8.8) → 显示下限压力(L 8 8.8) → 显示上限压力(H 8 8.8) →

在显示上限压力(H 8 8.8)时，按K1键，进入上限压力设定状态，L1闪烁。此时，通过K2/K3键  可以修改 上限压力设定值。修改后的值不会自动生效，需要再按一下K1键，才会使新修改的上限设定值 存入并且生效，同时退出 设定状态。

同样的方法，可以设定下限压力(L 8 8.8)。

(4).控制线插头 接线表

KC05Z一体型(上下限回差控制，继电器输出)：

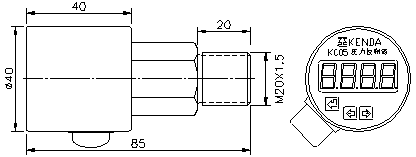

(5) 安装注意事项：

(5.1) 对于传感器底面为无孔平面的结构，其底面是油压探测面，不可用做密封面，也不可碰压。可以在传感器中部的轴肩位置密封。对于传感器底面有孔的结构，底面可以碰压、密封。

(5.2) 对于分体式结构，传感头与显示表必须按编号一一对应，不可互换。
