KC03F型 智能压力控制器:

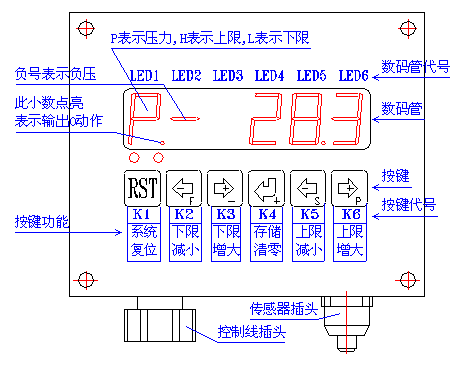

(1) 操作面板:
(2) 显示例子说明: 显示:P.
1 5. 8
表示当前压力为15.8,压力控制输出动作。 显示:P
3 2. 4
表示当前压力为32.4,压力控制输出级不动作。 显示:P.
P 2 6. 9
(P.
P闪烁显示2秒)表示刚才出现的峰值压力为
26.9。 显示:H
2 6. 3
表示上限设定压力为26.3。 显示:L
1 5. 8
表示下限设定压力为15.8。 (3) 按键操作: K2 ïF 下限减小键,K3 ð- 下限增大键:头次按K2或K3键会唤出下限压力显示。再按K2或K3键,会使下限压力设定值减小或增大。修改后的设定值需要再按K4 Ã+ 存储清零键才能生效。 K5 ïS 上限减小键,K6 ðP 上限增大键:修改上限压力设定值,与K2,K3键类似。 下限设定值无法超过上限设定值,上限设定值无法小于下限设定值。但上下限设定值和压力测量值都可以是负值。在显示上下限设定值时,如果在5秒钟内无键按下,则自动返回压力显示。 K4 Ã+ 存储清零键,此键有两个功能: 1)存入新的上/下限设定压力:由增减键修改后的上/下限设定值不会自动生效,必须在当前上限或下限显示模式下,按一下此K4键,才会使新修改的数值存入并且生效,存入的新数值掉电后不丢失。 2)校准零点压力:如果在没有压力时,显示的压力值不为零,则需清零。方法是按住K4 Ã+键约5秒钟,待数码管闪烁一下,则会把当前的压力校准为新的零压力点。 注意:应该在被测压力为零时校准零点压力,如果当前的被测压力不为零,则会把当前的压力误显示为0。由于安装传感头时螺纹受力,零点可能偏移,导致在没有压力时显示的压力值不为零,这时需要重新校准零点压力。(4)
控制线插头
接线表(上下限回差型)
(5)

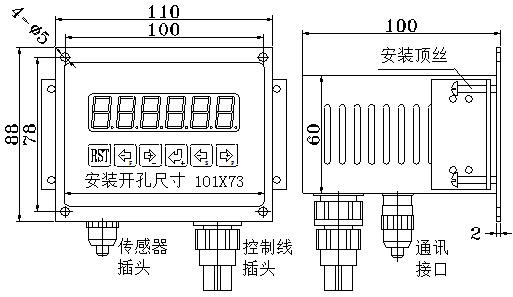

安装注意事项: (5.1) 对于传感器底面为无孔平面的结构,其底面是油压探测面,不可用做密封面,也不可碰压。可以在传感器中部的轴肩位置密封。对于传感器底面有孔的结构,底面可以碰压、密封。 (5.2) 对于分体式结构,传感头与显示表必须按编号一一对应,不可互换。 销售及技术咨询电话:18601348838 | 返回本页顶部 | 返回压力控制器目录页 | 返回主页 | |
