北京肯达机电有限责任公司

KC03F型 数显转速表

(1) 特点：采用6位LED数码显示，数码管亮度随背景光强度自动调整；测量频率0.5 ~ 99999.9/分钟，传感器可以是光电开关、电感接近开关、霍尔开关 等；使用双传感器可以测量显示正反转；可设定两路（上下限）转速点输出；可选RS232串行通讯接口，实现数据记录和打印。

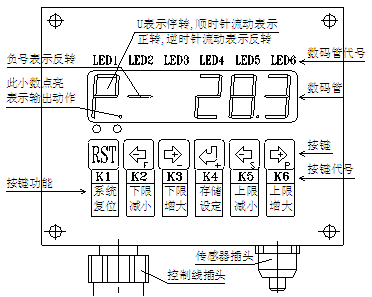

(2) KC03F控制器 面板 布局（KC03Y圆形 功能相同）：

(3) 显示例子说明:

 显示：U  1 5. 8    表示当前转速为15.8，上限输出不动作。

显示：U.  3 2. 4    表示当前转速为32.4，上限输出动作。

显示：H  2 6. 3    表示上限设定转速为26.3。当被测转速高于上限设定值时，上限输出动作。

显示：L  1 0. 8    表示下限设定转速为10.8。当被测转速高于下限设定值时，下限输出动作。

(4) 按键操作：

K2 ï_F 下限减小键，K3 ð_- 下限增大键：头次按K2或K3键会唤出下限转速显示。再按K2或K3键，会使下限转速设定值减小或增大。修改后的设定值需要再按K4 Ã₊ 存储键才能生效。

K5 ï_S 上限减小键，K6 ð_P 上限增大键：修改上限转速设定值，与K2，K3键类似。下限设定值无法超过上限设定值，上限设定值无法小于下限设定值。但上下限设定值和转速测量值都可以是负值。在显示上下限设定值时，如果在5秒钟内无键按下，则自动返回转速显示。

K4 Ã₊ 存储键：存入新的上/下限设定转速：由增减键修改后的上/下限设定值不会自动生效，必须在当前上限或下限显示模式下，按一下此K4键，才会使新修改的数值存入并且生效，存入的新数值掉电后不丢失。

(5) 九针控制线插头定义：

(6)可选输出形式：

KC03F型数显转速表说明书.pdf
