耐高压强 电感式接近开关

高压高温接近开关产品目录.pdf

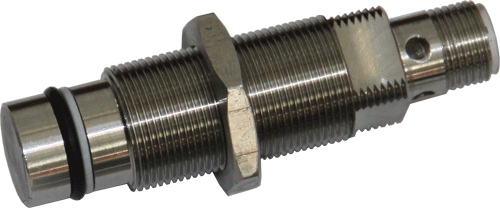

耐高压强接近开关，或称为耐高压力接近开关，简称高压接近开关。

耐高压接近开关用于探测液压缸中活塞的位置，或探测阀芯的位置。其外壳采用厚实的不锈钢材料。前端面耐压50MPa。

 KENNDA^® 接近开关 型号命名规则

KG   G  18   P   3   K    N   24V200   Sn2   Cz – L55

1    2   3   4   5   6    7      8      9    10     11

1 　— KG：电感式普通型；KF：电感式感测面不锈钢封闭型； KR：电容式； KH：霍尔式。

2 　— G：耐高压强；W：耐高低温；无此字符：普通型。

3   — 感测头名义尺寸规格，单位：毫米。

4 　— P：屏蔽式（也称为　平头式、埋入式）；T：凸头（非屏蔽式）；L：菱形压板式安装；E：长方体型；H：内孔感测型。

5   — 2：两线输出；3：三线输出；4：四线输出。

6   — K：常开输出；B：常闭输出；2：常开＋常闭双输出；H：常高电平输出（NPN常开+PNP常闭）；L：常低电平输出（NPN常闭+PNP常开）；I：模拟量4～20m输出；V：模拟量0～5V输出。

7   — N：NPN输出；P：PNP输出；A：交流两线；D：直流两线；U：交直流两线；

            J：继电器输出；M：模拟量输出；2：NPN＋PNP输出。

8   — “V”前面的数字为额定工作电压(V)，“V”后面的数字为最大输出电流(mA)，

            若不标出此项，则为技术参数默认的标准工作电压和电流。

9   — “Sn”后面的数字为额定感测距离，毫米单位。仅非标准感测距离标注此字符，标准感测距离无此字符。

10  — C：表示插头出线；Cz：直式插头出线；Cw：90弯式插头出线；无C字符：无插头电缆直接出线；F：表示分体式结构，即接近开关由感测头和放大器两部分组成，放大器串接于传感头的出线上。

11  — L55：L后面的数字为壳体的特征代号（英文小写字母），或特征长度（毫米单位）。若不标出此项，则为技术参数默认的标准长度。

通用技术指标：

 可选电路规格：
